ICS-20B型秤架：
概述:
ICS-20B型秤架 秤架結構為ICS-20A的一半,即秤架上放置一組托輥,采用一只拉式傳感器及一對耳軸。該秤架主要安裝在進出料口中心距較短的給煤機或給料機上。
結構特征：
◆結構簡單，力傳環節少，安裝簡捷方便；
◆獨特的矩形杠桿，鋼性好，無形變；
◆20B型使用橡膠耳軸支承，防腐蝕、防潮、抗振動；
◆抗側向力、抗水平分力，有效的減少了皮帶跑偏和落料偏載的對系統精度的影響；
◆稱重傳感器為拉式，調整方便，靈活、可靠、精度較高；
主要技術參數：
◆計量精度：±1.0%
◆稱量范圍：0～4000t/h
◆皮帶寬度：400～2200mm
◆皮帶速度：0.01～4.0m/s
◆皮帶輸送機傾角：0°～16°
◆遠程傳輸：1200m
工作和安裝環境：
◆環境溫度：
機械：-20°C/+50°C
儀表：-10°C/+40°C
◆電源電壓：220VAC（+10%、-15%）50HZ±2%
外形尺寸：
|
帶寬
|
500
|
650
|
800
|
1000
|
1200
|
1400
|
≥1400 |
|
A
|
554
|
704
|
904
|
1124
|
1374
|
1574
|
|
|
B
|
720
|
870
|
1070
|
1300
|
1550
|
1750
|
|
|
C
|
950
|
1100
|
1300
|
1530
|
1780
|
1980
|
|
|
D
|
拖輥間距
|
注:表中未列帶寬尺寸根據實際機架確定

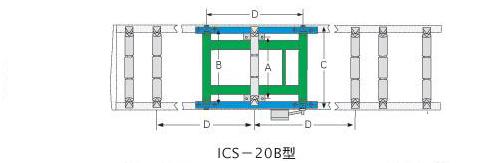

安裝示意圖：
|
電子皮帶秤
