新型干法水泥熟料生產線DCS系統
系統綜述
適用于： 新型干法水泥熟料生產線DCS系統工藝生產線自動控制的投標方案。
控制范圍：從原料上料開始至水泥包裝工藝生產線。
實現目的：應用本系統，對水泥生產過程進行集中監視、將整個生產過程的參數、設備運行情況全面迅速的反映出來，并根據現場工藝需要，對生產線上的所有設備進行連鎖控制，對各種重要的參數進行自動調節，實現水泥生產的優質、高產和低耗。同時，應用*********的網絡技術，與企業的管理網絡連接，實現生產過程控制和企業管理一體化。
設計原則：該自動控制系統的建立遵循了整體性、先進性 、可靠性、經濟性、實用性、易用性等設計原則。該系統是一面向整個生產過程、整體協調統一、生產控制和信息管理一體化、造價合理的生產過程自控系統；是一簡單易用、高效實用、能降低生產成本、提高生產效率和產品質量、提高企業生產管理水平的集成化控制系統。
項目選用：西門子S7—400系列作現場控制站。
西門子S7—300系列作現場控制站。
DELL商用PC機作上位機操作站和工程師站。
DELL專用服務器作為本DCS系統的數據庫服務器。
西門子PCS編程組態軟件WINCC及Step7 。

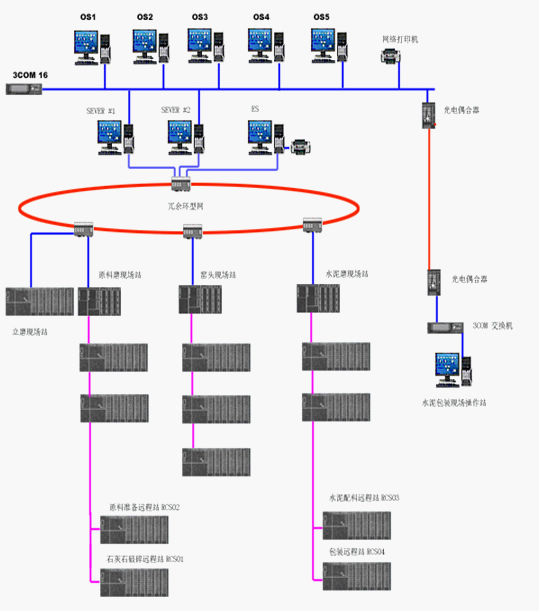

現場控制網絡采用西門子PROFIBUS-DP現場總線；上位監控管理網采用標準工業100M以太網。

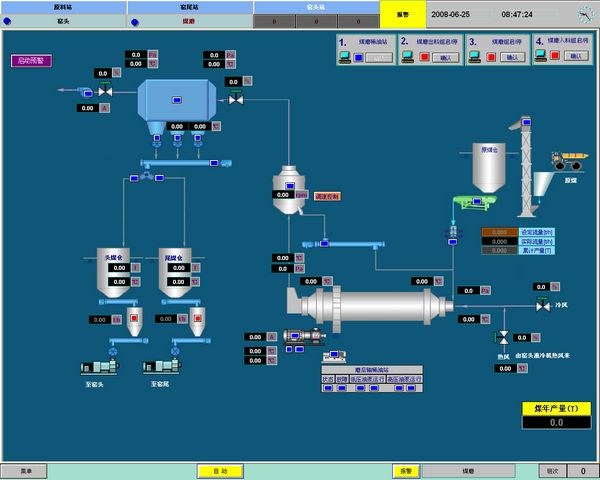

2.煤磨站

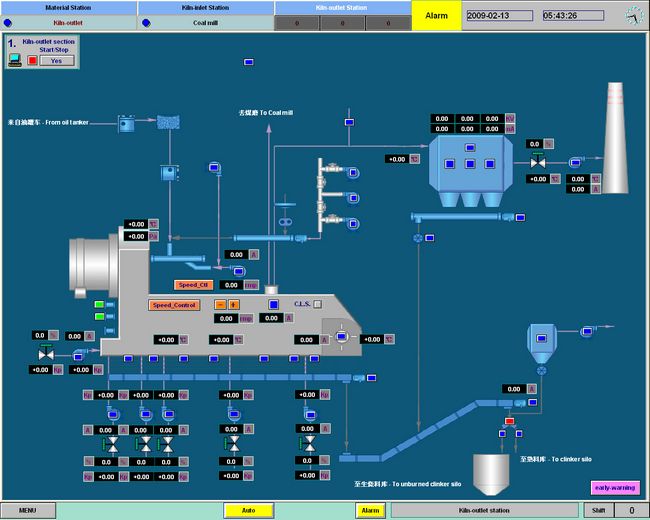

3.窯頭站

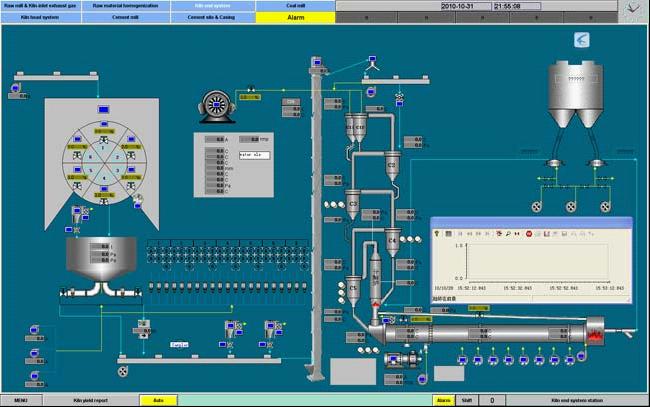

4.均化庫及窯尾站 |
電子皮帶秤
