ICS-30A型秤架：
概述：
ICS-30A型秤架 該秤架為全懸浮式結構，無耳軸支點，采用了二只壓式傳感器，可有效解決偏載的問題。該秤架主要安裝在進出料口中心距較短的給煤機或給料機上，此外，也可安裝在傾角隨時變化的皮帶輸送機上，如堆取料機上。
結構特征：
◆結構簡單，力傳環節少，安裝簡捷方便；
◆獨特的矩形杠桿，鋼性好，無形變；
◆30型采用無杠桿全懸浮式結構，單托輥，稱重區域小，主要用于進出料口中心距特別短的帶式輸送機上。
主要技術參數：
◆計量精度：±1.0%
◆稱量范圍：0～4000t/h
◆皮帶寬度：300～2200mm
◆皮帶速度：0.01～4.0m/s
◆皮帶輸送機傾角：0°～18°
◆遠程傳輸：1200m
工作和安裝環境：
◆環境溫度：
機械：-20°C/+50°C
儀表：-10°C/+40°C
◆電源電壓：220VAC（+10%、-15%）50HZ±2%
外形尺寸：
|
帶寬
|
500
|
650
|
800
|
1000
|
1200
|
1400
|
≥1400 |
|
A
|
520
|
670
|
870
|
1100
|
1350
|
1600
|
|
|
B
|
720
|
870
|
1070
|
1300
|
1550
|
1750
|
|
|
C
|
770
|
920
|
1120
|
1350
|
1600
|
1800
|
|
|
D
|
拖輥間距
|
注:表中未列帶寬尺寸根據實際機架確定

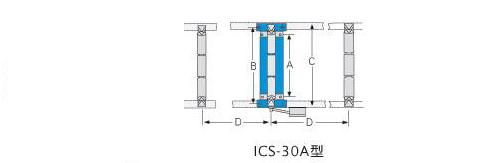

安裝示意圖：
|
電子皮帶秤
